Электромеханический замок Abloy EL567

Замки с управлением от ручки и многоточечным запиранием для деревянных и металических дверей. Рекомендуется использовать на межкомнатных дверях со средней проходимостью, установленых в деловых центрах, общественных зданиях, больницах и т.д.

Стандартная установка:

• Двери повышенной безопасности со средней проходимостью
• Противопожарные двери со средней проходимостью
• Другие более высокие двери например складских помещений и комнат технического обслуживания

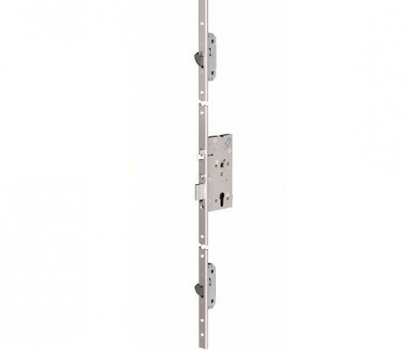

Замок с многоточечным запиранием включает в себя замок ABLOY® EL561 с обычным запиранием на базе соленоидного замка в середине и двух вспомогательных замков с крюкообразными ригелями, расположенных вверху и внизу. Все три замка соединены общей передней планкой и управляются главным замком в середине.

Замки можно ставить на противопожарные двери (EN1634-1). Механическая прочность тестируется в соответствии с EN12209. Замки соответствуют стандарту EN14846. Замки с управленим от ручки НЕ СОВМЕСТИМЫ с дверной автоматикой.

Работа:

• Электрически управляемая ручка открывает замок, когда электрическое управление включено/выключено (закрыт без питания/открыт без питания).
• Замок всегда заперт, когда дверь закрыта.
• Механическое открывание от ключа возможно всегда.
• Как внутренняя, так и внешняя ручки электрически управляемые (сквозной шток).
• Замок всегда можно открыть от поворотной кнопки или от цилиндра.

Стандарт/тип замка/тип двери

• Europrofile (DIN)
• Соленоидный замок
• Сплошные двери



ТЕХНИЧЕСКИЕ ДАННЫЕ

• Рабочее напряжение: 12-24В (-10%, +15%) пост. стаб.
• Ток: максимальный 0,55 А (12 В), 0,27 А (24 В)
• холостого хода 0,24 А (12 В) 0,11 А (24 В)
• Микропереключатели: макс 0,5 А 30 В перем./пост. Резист. 10 ватт
• Рабочая температура: -25°С – +60°С
• Выход ригеля: 20 мм (прямой), 10 мм (двойной)
• Бэксет: 55/60/65/80/100 мм
• Передняя планка: 24 х 6,5 х 1760/2000 мм
• Шток: 9 мм ( 8 мм с адаптером штока)
• Дверной зазор (расстояние между передней и запорной планками): 2-5,5 мм

Регулируемые механические функции:

• сторонность язычка

Регулируемые электрические функции:

• закрыт без питания
• открыт без питания



ИНДИКАЦИЯ

• Ригель выдвинут
• Ригель внутри корпуса замка
• Язычок внутри
• Ручка нажата
• Работа цилиндра
• Петля саботажа



Схема подключения EL567

Замки с управлением от ручки и многоточечным запиранием для деревянных и металических дверей. Рекомендуется использовать на межкомнатных дверях со средней проходимостью, установленых в деловых центрах, общественных зданиях, больницах и т.д.

Стандартная установка:

• Двери повышенной безопасности со средней проходимостью
• Противопожарные двери со средней проходимостью
• Другие более высокие двери например складских помещений и комнат технического обслуживания

Замок с многоточечным запиранием включает в себя замок ABLOY® EL560 с обычным запиранием на базе соленоидного замка в середине и двух вспомогательных замков с крюкообразными ригелями, расположенных вверху и внизу. Все три замка соединены общей передней планкой и управляются главным замком в середине.

Замки можно ставить на противопожарные двери (EN1634-1). Механическая прочность тестируется в соответствии с EN12209. Замки соответствуют стандарту EN14846. Замки с управленим от ручки НЕ СОВМЕСТИМЫ с дверной автоматикой.

Работа:

• Электрически управляемая ручка открывает замок,когда электрическое управление включено/выключено (закрыт без питания/открыт без питания).
• Замок всегда заперт, когда дверь закрыта.
• Механическое открывание от ключа возможно всегда.



ABLOY® EL566

Только внешняя ручка электрически управляемая (раздельный шток). Раздельный шток в комплект поставки не входит и заказывается отдельно.

Замок всегда можно открыть от внутренней ручки или от цилиндра.

Замок соответствует стандартам EN14846, EN179 и EN1125.

Стандарт/тип замка/тип двери

• Europrofile (DIN)
• Соленоидный замок
• Сплошные двери


  ТЕХНИЧЕСКИЕ ДАННЫЕ

  • Рабочее напряжение: 12-24В (-10%, +15%) пост. стаб.
  • Ток: максимальный 0,55 А (12 В), 0,27 А (24 В)
  • холостого хода 0,24 А (12 В) 0,11 А (24 В)
  • Микропереключатели: макс 0,5 А 30 В перем./пост. Резист. 10 ватт
  • Рабочая температура: -25°С – +60°С
  • Выход ригеля: 20 мм (прямой), 10 мм (двойной)
  • Бэксет: 55/60/65/80/100 мм
  • Передняя планка: 24 х 6,5 х 1760/2000 мм
  • Шток: 9 мм ( 8 мм с адаптером штока)
  • Дверной зазор (расстояние между передней и запорной планками): 2-5,5 мм

  Регулируемые механические функции:

  • сторонность язычка
  • электрически управляемая сторона (EL560)

  Регулируемые электрические функции:

  • закрыт без питания
  • открыт без питания



  ИНДИКАЦИЯ

  • Ригель выдвинут
  • Ригель внутри корпуса замка
  • Язычок внутри
  • Ручка нажата
  • Работа цилиндра
  • Петля саботажа



  Схема подключения замков ABLOY® EL567
